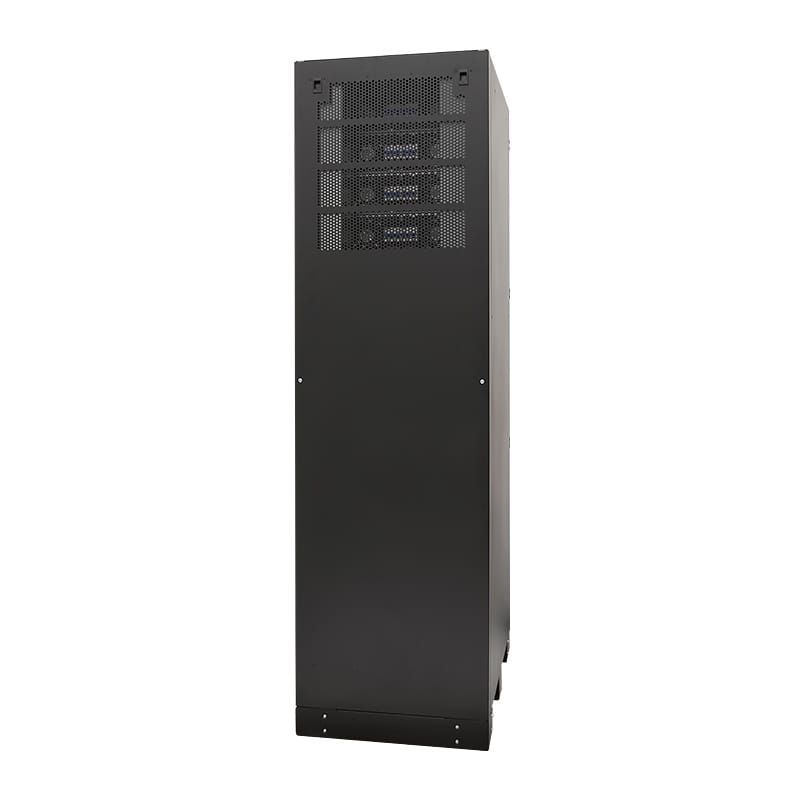

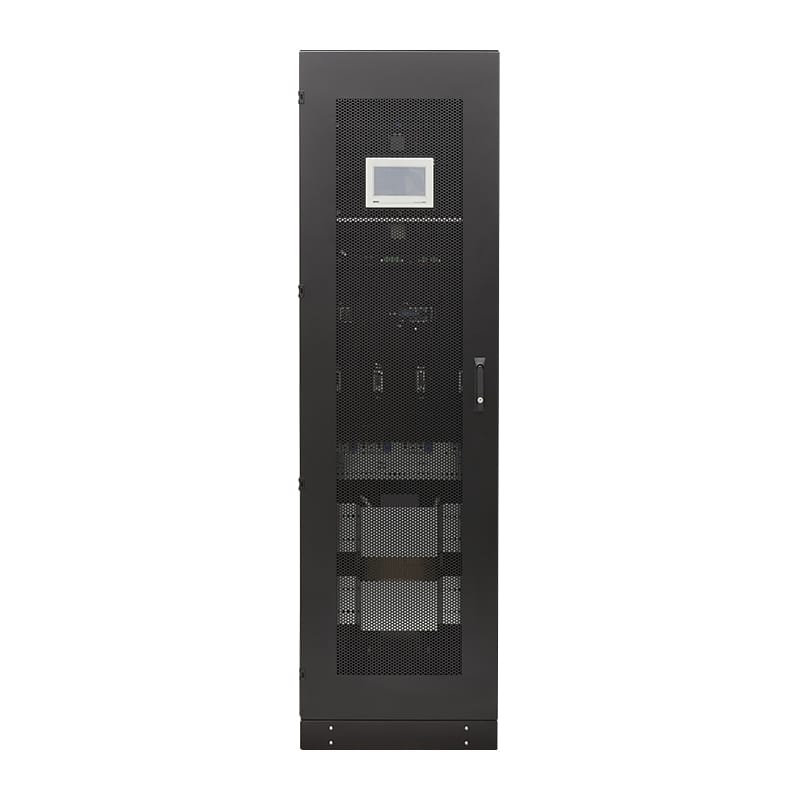

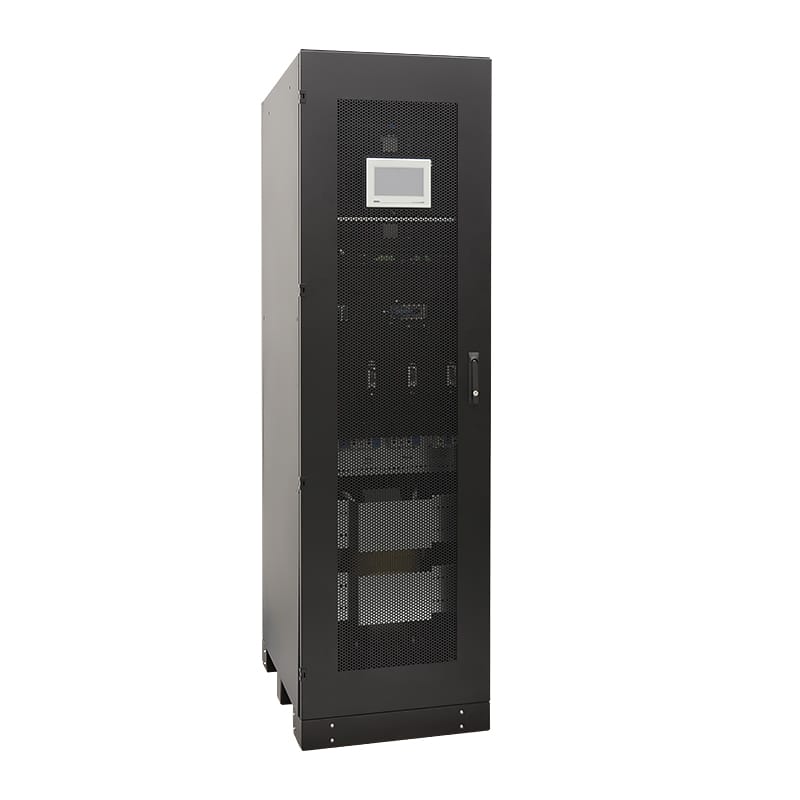

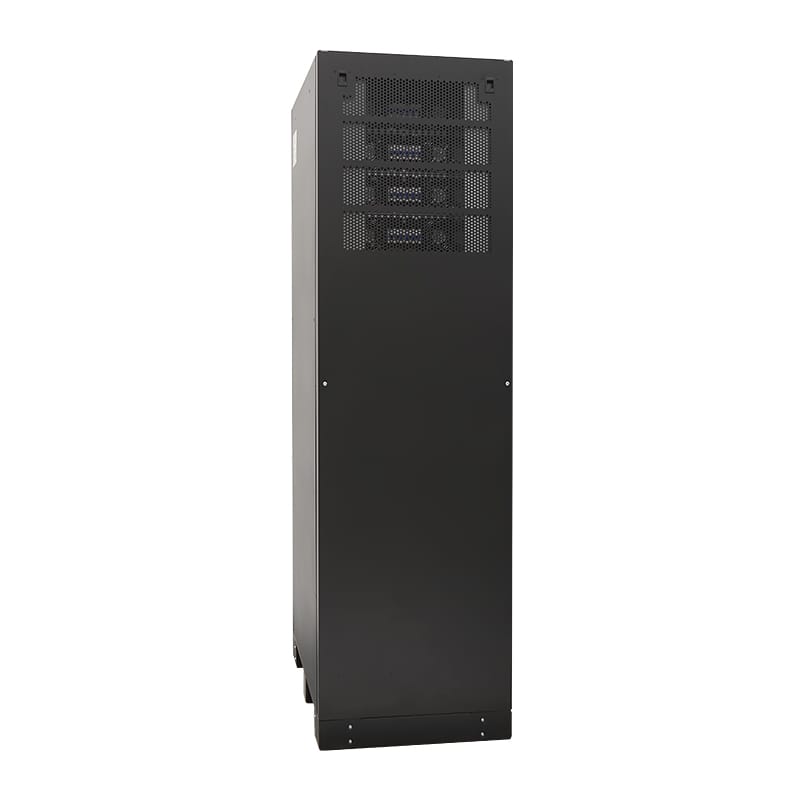

Агрегат бесперебойного питания АБП2-33-ОТ
Агрегат бесперебойного питания АБП2-33-OT это трехфазная система гарантированного электропитания промышленного оборудования мощностью до 40 кВА. АБП обеспечивает бесперебойную работу станков с ЧПУ, технологического оборудования, нефтеперекачивающих станций и других производственных объектов.
Кабинет АБП в габаритах стандартного 19» шкафа позволяет удобно размещать его вместе с другим оборудованием. Модульная конструкция силовой части повышает отказоустойчивость системы и значительно упрощает масштабирование и ремонт системы.
Встроенный трансформатор гальванической развязки увеличивает уровень безопасности при эксплуатации, а развитая система мониторинга с метрологической точностью предоставляет надежный контроль статуса электропитания в режиме реального времени.
| Параметр | Значение |
|---|---|
| Модель ИБП | АБП2-33-ОТ |
| Полная мощность, кВА | 40,0 |
| Активная мощность, кВт | 40,0 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Модульный |
| Гарантия | 24 месяца |
| Параметр | Значение |
|---|---|
| Номинальное входное напряжение | 380, 400, 415 В |
| Диапазон входных напряжений | 208 ~ 478 В (с возможностью настройки широкого диапазона) |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | 40 ампер |
| Входной коэффициент мощности | ≥ 0,99 |
| Коэффициент нелинейных искажений на входе | менее 3% при полной нелинейной нагрузке |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 380, 400, 415 В |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.2% |
| Выходной коэффициент мощности | 1,0 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута |
| КПД в режиме работы от электросети | ≥ 95% |
| КПД в экономичном режиме | ≥ 98% |
| Защита от всплесков напряжения | 4*600 Дж |
| Фильтрация | встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Параметр | Значение |
|---|---|
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | От +15% до -45% (настраивается макс. +5%, +10%, +25% и мин. -20%, -30%) |
| Диапазон частот байпас | ±10% |
| Параметр | Значение |
|---|---|
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | Нет |
| Напряжение на шине постоянного тока | ± 192 В (опционально ±204, 216, 228, 240 В) постоянного тока |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальный заряд с температурной компенсацией напряжения |
| Ток заряда | до 12 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ, 0 мс - с электросети на байпас |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Параметр | Значение |
|---|---|
| Интерфейсные порты | Ethernet c поддержкой SNMP и Modbus TCP |
| Внутренний слот для карты управления | Опциональный SNMP модуль |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Сенсорный 7'' ЖК-дисплей и цифровой дисплей на каждом силовом модуле |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Параметр | Значение |
|---|---|
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | 5460 BTU/час |
| Уровень шума | менее 58 дБ |
| Параметр | Значение |
|---|---|
| Размер (Ш х Г х В), мм | 600x850x2100 |
| Размер упаковки (Ш х Г х В), мм | 800x1200x2300 |
| Вес нетто, кг | 400 (без силовых модулей и АКБ) |
| Вес брутто, кг | 450 (без силовых модулей и АКБ) |
| Параметр | Значение |
|---|---|
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4 |
